MFC
VIC-D240 VIC-D200 Series
▪테프론 디스크 적용
- 독성 및 부식성 가스에 대한 내구성 보장
- 소성 변형을 통한 전 구간 응답 속도 개선
▪안전 기준 강화를 위한 서지 보호회로 적용
▪환경 온도 변화에도 정확도를 유지하기 위해 온도 보상회로 적용
(본 사양은 예고없이 변경 될 수 있습니다.)
본문
| 제품사양 | |
|---|---|
| 유량범위(N2 기준) | 50 ~ 200 slm |
| 유량제어범위 | 풀스케일 기준 2 ~ 100% |
| 정확도 | 풀스케일 기준 ≤ ± 1% |
| 응답시간 | ≤ 1.0 sec (10 ~ 100%) |
| 선형성 | 풀스케일 기준 ≤ ± 0.2% |
| 작동원리 | 열식 |
| 제어벨브형식 | Normally Closed Solenoid |
| 씰의종류 | Elastomer (Viton®, Viton-ETP®, Kalrez®, etc.) |
| 입출력신호 | 아날로그 모드: 0 ~ 5VDC or 4 ~ 20mA 디지털 모드: RS-485(Optional : DeviceNet) |
| 전원공급 | +24VDC (+15VDC 제품 주문 생산 가능) |
| 작동온도 | 5 ~ 50℃ (권장 온도 범위: 15 ~ 35℃) |
| 커넥터 | D-SUB 9P MALE (D-NET전용: M12 5P MALE) |
| 방폭 | 해당없음 |
| 디스플레이 | 해당없음 |
| 무게 | 1.87 kg (STS 기준) / 1.35 kg (AL기준) |
※ sccm, slm는 표준가스유량(mL/min, L/min, at 0'C101.3kPa)를 나타내는 기호입니다.

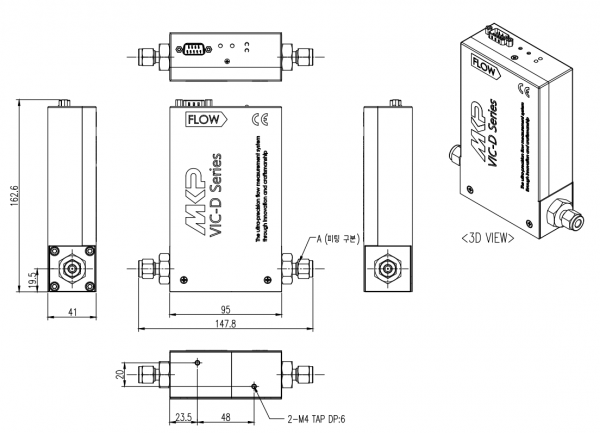

| VIC-D200 Series 외관 도면 |
|---|
 |
| 모델 | A | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 1/4" LOK | 3/8" LOK | 1/2" LOK | 3/4" LOK | 1/4" VCR | 1/2" VCR | 6mm | 8mm | 10mm | |
| VIC-D240 | 147.3 | 150.8 | 156.2 | 164.4 | 145 | 154 | 146.4 | 148.2 | 150 |
