MFC

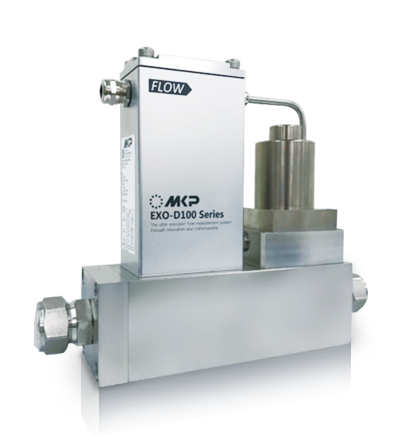

EXO-D145 EXO-D100 Series
- 对大流量流动的快速回应时间
- 通过双层盘、紧凑型尺寸，可控制大流量
- 可用低压力控制大流量
- 获得防爆认证
- 对防水和粉尘的卓越耐久性(IP65)
- 适用Surge保护及温度补偿电路
Contents
| 产品配置 | |
|---|---|
| 流量范围(N2 标准) | 100~500slm |
| 流量控制范围 | 满量程的2 ~ 100% |
| 准确度 | 满量程的≤ ± 2% |
| 回应时间 | ≤ 1.2 sec |
| 线性 | 满量程的≤ ± 0.2% |
| 运转原理 | 热式 |
| 控制阀形式 | Normally Closed (Double disk) |
| 密封种类 | Elastomer (Viton®, Viton-ETP®, Kalrez®, etc.) |
| 输入输出信号 | 模拟性: 0 ~ 5VDC or 4 ~ 20mA / 数字型: RS-485 |
| 电源供应 | +15VDC ~ +24VDC |
| 运转温度 | 5 ~ 50℃ (建议温度范围: 15 ~ 35℃) |
| 连接器 | 导线 |
| 防爆 | ZONE 2 |
| 显示器 | 无相关内容 |
| 重量 | |
Sccm、slm是显示标准气体流量(mL/min，L/min，at 0'C101.3kPa)的符号。

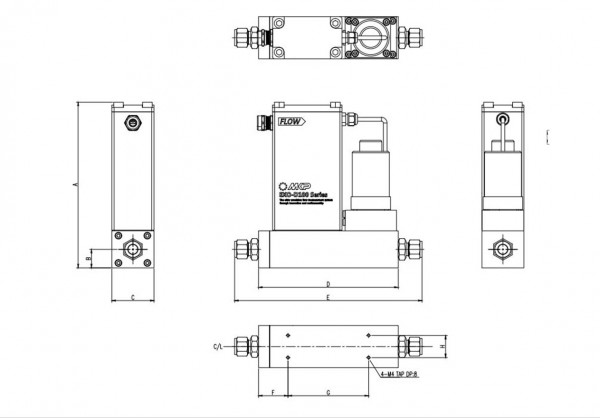

| EXO-D100 Series 外观图纸 |
|---|
 |
| Model | A | B | C | D | E | F | G | H | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3/8" LOK | 1/2" LOK | 3/4" LOK | 1" LOK | 1/2" VCR | ||||||||
| EXO-D145 | 225 | 25 | 57 | 189 | 248 | 253.6 | 257.08 | - | 248 | 40 | 109 | 30 |
| EXO-D150 | 240 | 32.5 | 65 | 214 | - | 282 | 282 | 290.6 | - | 92.3 | 90 | 55 |
| EXO-D155 | 251 | 38 | 76 | 235 | - | - | - | 311.6 | - | 104.8 | 90 | 55 |
