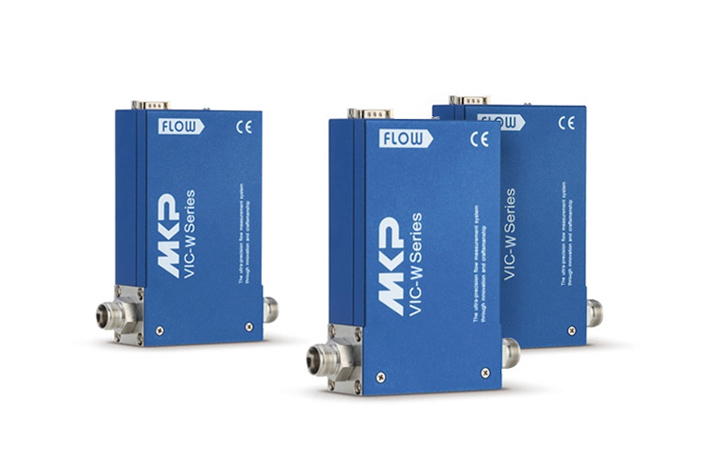

VIC-W200 Series
제품 특징
  • 독성가스에 대한 내구성 강화
  • 습식성 가스에 강한 메탈가스켓 , 테프론캡슐오링 적용
  • 인렛 -아웃렛 피팅부 용접을 통한 완벽한 외부 리크차단
  • 전 구간에서 응답속도 1초 이내
  • 디스크 변형이 없음 (반영구적인 성능보장)
  • 서지 및 내전압 보호회로 채택
  • 온도보상회로 내장 및 1% 이내 정확도 실현
제품사양
모델 VIC-W210 VIC-W220
유량범위(N2 환산기준) 5 sccm ~ 1.5slm 1.5 sccm ~ 50slm
제어유량 범위 2 ~ 100% @ Full Scale
정확도 ≤ ±1% @ Full Scale
응답 시간 ≤ 1 sec (10 ~ 100%)
선형성 ≤ ±0.2% @ Full Scale
재현성 ≤ ±0.2% @ Full Scale
제어 밸브 형식 Normal Closed Solenoid
입출력신호 아날로그 모드: 0~5Vdc or 4 ~ 20mA
디지털 모드: RS-485(Optional : DeviceNet, EtherCat)
씰의종류 Metal Gasket + Teflon Capsule O-ring
사용 전원 +15VDC ~ +24VDC
작동 온도 +5 ℃ ≤ ℃ ≤ Ta ≤ +50 ℃(Recommended Temperature Range : + 15 ~ +35℃)
대기 시간(Warm-up) 15 min (Accuracy Guaranteed : 30 min)
커넥터 D-SUB 9P MALE

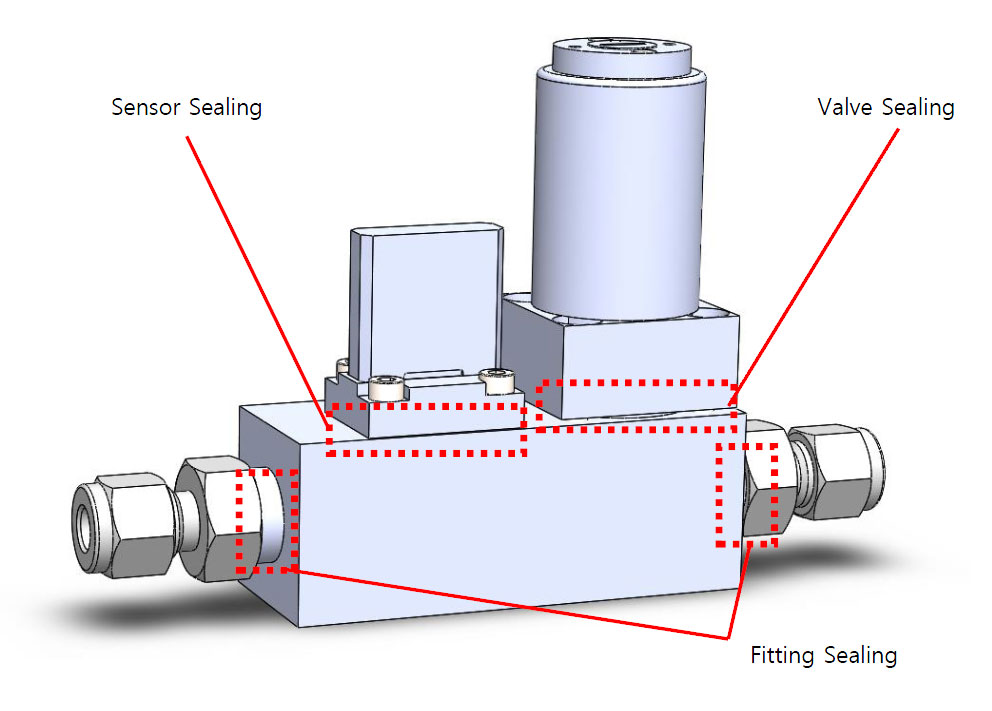

구조특성
structure
Normal VIC-W VIC-W 장점
Sensor Sealing Kalez Oring
Kalez Oring
Metal Gasket
Metal Gasket
메탈가스켓 적용하여
독성 가스 및 습식성 가스에 대한
내구성 강화
Valve Sealing Kalez Oring
Kalez Oring
Teflon Capsule Oring
Teflon Capsule Oring
테프론캡슐오링 적용하여
독성 가스 및 습식성 가스에 대한
내구성 강화
Fitting Sealing Normal
Normal
Welding 일반 나사체결형에서 용접형으로
변경함으로서 완벽한 외부 리크 차단

[Normal, VIC-W Part Sealing 비교]
